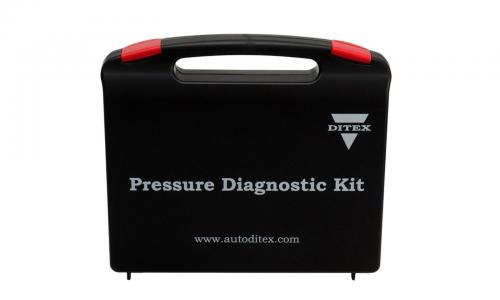

Комплект за диагностика чрез налягане
Гаранционни условия
Информация за нашите гаранционни условия може да прочетете тук
Ако имате допълнителни въпроси,
моля не се колебайте да свържете се с нас
Диагностика на двигателя чрез графика на налягането
Датчика за налягане дава възможност за динамично наблюдение в реално време на налягането / вакуума в двигателя и оценка на ефективността му. Предназначен е за всички автосервизи и диагностици, които биха желали да наблюдават динамично налягане и вакуум в реално време. Обхвата на налягане е 0-17 бара (0-250PSI), което е подходящо за измерване на налягането в цилиндъра (компресията), проверка на състоянието на газоразпределителната и изпускателната система на двигателя, за оценка на състоянието на механичните части на бензиновия автомобилен двигател, посредством получаване на осцилограма на налягането на газовете в един от цилиндрите на работещ двигател, без да се възпламенява горивната смес в цилиндъра, така също и в режим въртене на стартер.
Дианогстичния комплект за налягане е създаден с мисълта да може да се използва с широк набор от комплекти за налягане, които са предназначени за обикновени манометри. По този начин може да се използва практически с всички комплекти за налягане, които се срещат на пазара и, с които вече разполага един автосервиз и позволява използването на всички хидравлични бързи връзки.
Чрез графиката на налягането в цилиндъра на един бензинов двигател може да се определи взаимното положение на коляновия и газо-разпределителните валове, а измерването и сравнението на стойностите на абсолютното налягане в цилиндъра в някои характерни точки, позволява да се определи състоянието на уплътненията на цилиндъра.
Предварително зададените настройки в осцилоскопите производство на Дитекс, правят този инструмент изключително лесен за използване. Обхватът на измерване на вакуум е до -0.85 bar. Всичко това, директно на вашия лаптоп или компютър. Софтуерът позволява запис до 15 пъти в секунда, заедно с потребителските настройки. Всички записани екрани могат да се разглеждат след това детайлно, както и да бъдат отпечатвани.
Това разбира се не означава, че този датчик може да се използва само с осцилоскопите, произведен от Дитекс. Неговия стандартен изход от 0.5 до 4.5 волта дава възможност да се използва с всички осцилоскопи производство на други производители, но се губи едно основно предимство, че вертикалната ос на графиката няма да бъде разграфена в единици за налягане и така за всяко измерване трябва да се извършват допълнителни пресмятания.
|
Вид на измерваното налягане |
Абсолютно налягане |
|
Работен обхват |
0÷17 бара (0÷250 PSI) |
|
Изходно напрежение |
0.5 до 4.5V (линейно,аналогов изход) |
|
Захранващо напрежение |
8 до 16V от акумулатора |
|
Точност |
±0.25%FSS |
|
Работна температура с компенсация |
-40 до +125 °C |
|
Бързодействие |
<2mS (10-90% скок на налягането) |
|
Електрически куплунг към датчика |
3 пина Delphi Metri-Pack 150 мъжки |
|
Кабел към осцилоскопа |
0.75 метра коаксиален с BNC букса |
|
Кабел за захранване |
1 метър с шипки тип "крокодил" |
|
Тип и дължина на резбата |
1/8-27 NPT цолова резба |
|
Индекс на защита от околната среда |
IP67 |
|
Маса на датчика с всички кабели |
1 кг. |
- Измерване на компресията в цилиндъра;
- Оценка на ефективността на работа на клапаните;
- Оценка на състоянието на изпускателната система – запушен катализатор;
- Проверка на синхронизацията на коляновия и разпределителните валове;
- Проверка за правилното предаване на сигнала между зъбното колело и датчика на коляновия вал;
- Измерване на налягането / вакуума в системата на турбокомпресора и във всмукателния колектор;
- Измерване на налягането в горивната система на бензиновите двигатели;
- Измерване на налягането на маслото;

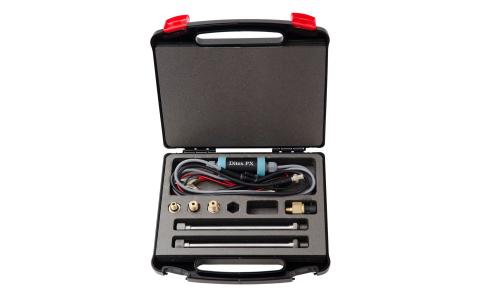

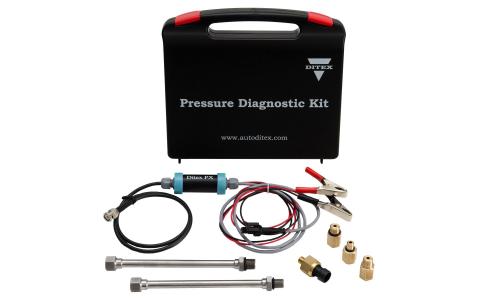

- Датчик за налягане в цилиндъра;
- Многофункционален сигнален и захранващ кабел към датчика за налягане;
- Удължител 190мм за завиване на мястото на запалителната свещ: 12 x 1.25мм към датчика за налягане с 1/8-27 NPT цолова резба;
- Удължител 190мм за завиване на мястото на запалителната свещ: 14 x 1.25мм към датчика за налягане с 1/8-27 NPT цолова резба;
- Инструкция за употреба
